制很算法詳解多廠家關心微型直流電機控制算法詳解，但由于太專業的資料看不懂，今天深圳直流電機電機廠家-順昌電機小編，為您揭秘微型直流電機控，想知道是什么嗎？大家就跟順昌電機小編一起來吧！

小型直流電機運用十分普遍，普遍有刷電機直流電機與無刷電機直流電機，有刷電機直流電機控制簡易，低成本在各種各樣電動式商品之中應用十分多，無刷電機直流電機控制繁雜且成本增加，一般運用于高端高精密商品之中，下邊敘述這二種直流電機的控制優化算法。

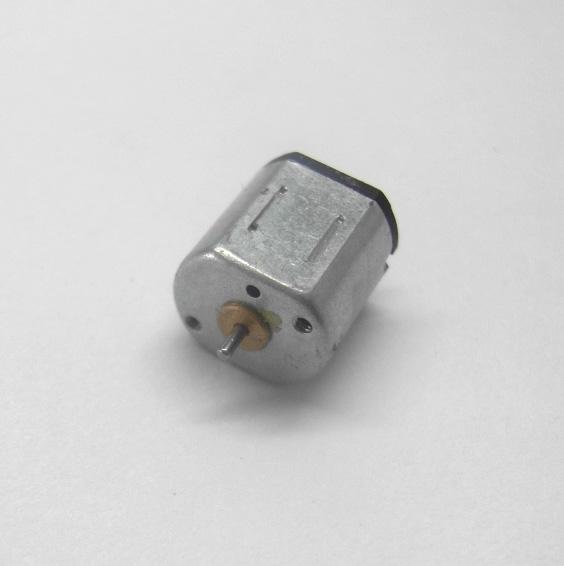

首先是有刷直流電機，因為控制簡易，價格低，大部分商品用是全是這類微電機，如電控鎖、智能掃地機、智能窗簾、美容儀、小電扇這些，小型直流電機選用電源電路控制，通常選用下列二種。

一種是PWM控制：這類是小型電機通用性的控制方式，在這里控制方法中，輸出功率MOFSET，或是IGBT接入高頻率整流器AC相電壓，從而為小型電機造成隨時間變動的工作電壓。電源開關頻率可以消除噪音。PWM小型直流電機的控制方式可以得到更好的電流控制和更好的EMI特性，因而，效率高些。

另一種為相位角控制：這類控制方式比較簡單，只需根據TRIAC的點弧角的變化來控制速率。相位角控制是十分經濟實惠的解決方法，可是，效率不太高，便于干擾信號(EMI)。

對比于有刷電機直流電機，無刷電機直流電機控制就需要繁雜很多，在控制之中必須掌握直流電機整流器轉為的轉子部位，如果是閉環控制速率控制，必須2個額外規定，轉速比的速率或直流電機的電流與PWM信號精確測量來控制直流電機的速度輸出功率。小型直流電機會選用霍爾效應感應器來磁感應轉子的部位，這也是造成直流電機成本上升的因素之一。

直流電機控制優化算法需有下列作用

1.控制電機速率的PWM工作電壓；

2.對電機進整流器換向的體制；

3.運用霍爾傳感器來預測分析轉子部位的方式。

脈沖寬度調配可更改直流電機繞阻工作電壓，工作電壓和PWM的占空正相關，當合理的整流器換向時，直流電機的扭距速率特點是和有刷直流電機一樣的，可以根據可變工作電壓來控制直流電機的轉速比與轉距。

除脈沖調制外，普遍也有梯狀整流器換向、正弦函數整流器換向。

梯狀換向是容易的一種方式，根據3種霍爾傳感器給予模擬信號，他們會在60°的扇型區域內精確測量直流電機的轉子部位，而且在直流電機控制器上給予這種信息內容，由于每回2個繞阻上的電流相同，第三個繞阻電流為0，這類辦法僅能造成具備六個方位共中之一的電流室內空間矢量素材。伴隨著電機的轉為，電機終端設備的電流在每轉60度時，電電源開關一次（整流器換向），因而電流室內空間矢量素材一直在90度相位的貼近30度的部位。因而每一個線圈的電流波形為梯狀，從零開始到正電流再到零隨后再到負電流。

那樣就造成了電流室內空間矢量素材，當它伴隨著轉子的轉動在6個不一樣的角度上開展步升時，它將貼近均衡轉動?？墒翘轄钔苿芋w系在整流器全過程中會碰到轉距諧波失真問題。

以上便是小型直流電機普遍控制優化算法，深圳直流電機電機廠家順昌電機專注直流電機電機定制生產20年，歡迎廣大客戶來電咨詢聯系電話：13510011258
